電動葫蘆是一種起重量較小、結構簡單的起重機械，它廣泛地應用在工礦企業中，進行小型設備的吊運、安裝和修理工作。由于其體積小，占用廠房面積較小，故使用起來靈活方便。電動葫蘆由兩個結構上相互有聯系的起升機構和移動裝置構成，它們都由各自的電動機拖動，電動葫蘆的外形如圖4-35所示。電動葫蘆的提升鼓輪4由電動機5經過減速箱1拖動，主傳動軸與電磁制動器2的圓盤相連接，電動葫蘆借導輪的作用在工字鋼梁上來回移動，導輪則由行走電動機3經過圓柱形減速箱帶動，移動機構沒有電磁制動器，電動葫蘆用撞塊和行程開關進行向前、向后、向上的終端保護。

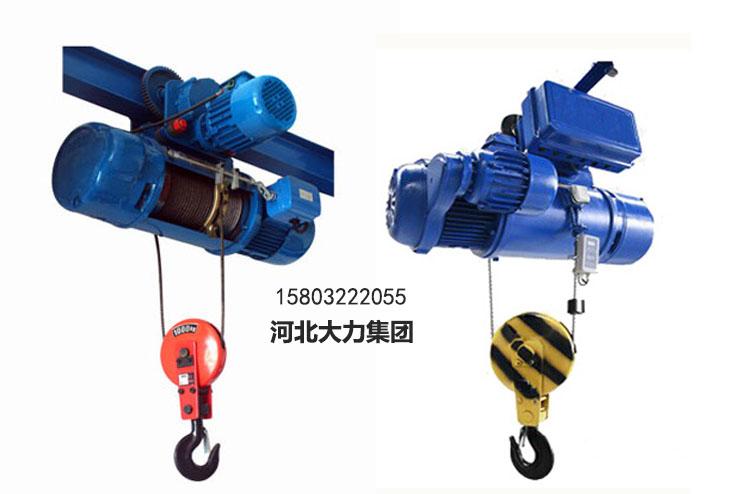

常用的電動葫蘆的規格0.5噸1噸2噸3噸5噸，一般都是小功率籠型異步電動機拖動。有一種新型鋼絲繩電動葫蘆系列產品，其型號為CD1型電動葫蘆和MD型電動葫蘆，該產品采用較大起重力的錐形轉子電動機，電動機定子和轉子都是錐形的，通電后隨著磁場的建立和轉子電動機，電動機定子和轉子都是錐形的，通電后隨著磁場的建立和轉子的旋轉產生一個向著錐形小端方向的軸向拉力，通過轉子軸帶動風扇輪，克服彈簧力產生軸向移動，使風扇輪上錐形制動圈脫離后蓋，失去制動作用，電動機轉子便能運轉。停車后磁場消失，在彈簧力的作用下，轉子恢復原來位置，錐形制動圈卡在后蓋上起制動作用，其結構如圖4-36所示。但錐形電動機制造工藝較為復雜，不少工況企業采用旁磁式電動機來代替錐形電動機。傍磁式電機轉子和定子都為普通柱形，在轉子端面裝有磁板環（即銜鐵盤），當接通電流后，磁板歡與磁盤圓（即制動器）相互吸引而產生軸向磁拉力，克服彈簧阻力，使錐形制動器和后蓋分開，電動機的轉子即可自由運轉，不受制動；斷電后，錐形制動圈在彈簧力的作用下雨后蓋緊合，對電動機進行制動。
